Оптические приборы – прицелы, бинокли, дальномеры, зрительные трубы, приборы ночного видения, стрелковые очки – давно стали неотъемлемой частью снаряжения современных охотников. Не случайно на крупнейшей в мире специализированной выставке SHOT Show, проходившей в этом году, из 1600 участников более 300 компаний из разных стран мира (почти пятая часть!) были представлены в разделе «Оптика». Да и на российской выставке «Оружие и охота» раздел «Оптика» представлен достаточно широко.
Еще совсем недавно качество продукции ведущих мировых производителей оптики было недосягаемым для производителей второго эшелона. Более того, бурное развитие микроэлектроники и цифровых технологий, их активное внедрение в охотничью оптику и создание электронно-оптических приборов, казалось, еще больше увеличило этот отрыв. Однако в течение последнего десятилетия компании второго эшелона сделали резкий рывок вперед, повысив качество выпускаемой ими продукции, что, в свою очередь, привело к росту продаж. И сегодня позиции мировых лидеров уже не кажутся столь непоколебимыми.
Есть ли разница между высококачественным и дорогим оптическим прибором, изготовленным одним из ведущих мировых производителей, и дешевым прибором безвестной марки? На что нужно обращать внимание при покупке? Не переплачивают ли покупатели за известную торговую марку? Эти вопросы я задал д-ру Вольфгангу Фраю, сотруднику компании Carl Zeiss. По его мнению, при покупке оптического прибора покупатель платит за качество; в данном случае известная торговая марка служит не продаваемым продуктом, как, например, торговые марки известных домов моды, а гарантией качества этого покупаемого продукта. Что касается различий между качественным и некачественным оптическим изделием, то они заключаются в светопропускании, характеристиках оптического стекла, технологий изготовления оптического прибора в целом, его стойкости к перегрузкам и ударному воздействию (если речь идет об оптическом или коллиматорном прицеле), степени защищенности от неблагоприятных погодных условий.
Человек, приобретающий свой первый бинокль или оптический прицел, нередко прельщается невысокой ценой, а потом не может даже пристрелять карабин (автор этих строк был свидетелем подобной ситуации на первом турнире по варминтингу: один из участников купил оптический прицел неизвестного производителя буквально перед посадкой в поезд, и его попытки пристрелять карабин с этим прицелом ни к чему не привели – на дистанции 100 м охотник даже не мог зацепиться за щит размером метр на метр: после каждого выстрела прицел сбивался).
Продолжительное применение некачественной оптики ведет к усталости глаз и даже может вызывать головную боль. Д-р Фрай рассказал, что как-то раз редактор одного из немецких охотничьих журналов решил купить своему восьмилетнему сыну бинокль. Он остановил свой выбор на дешевой модели, полагая, что покупка дорогой оптики для ребенка в таком возрасте нецелесообразна. С большим трудом он сумел выбрать один более-менее приемлемый экземпляр, т. к. все просмотренные им образцы были откровенно низкого качества. Покупка дешевой оптики сродни игре в рулетку – в конечном счете ты гарантированно проиграешь. А оптика от известного бренда – это покупка с гарантией. Промах на ответственной охоте из-за некачественного прицела – слишком высокая цена, которую приходится платить за допущенную при его выборе ошибку.
Подбирая оптический прибор, опытный охотник, как правило, руководствуется либо давно определившимися собственными пристрастиями, либо мнениями и оценками своих друзей по страсти. Оговорка «как правило» не случайна: некоторые руководствуются исключительно ценой. Так, владелец крупного оружейного магазина (сразу отмечу, что он находится не в Москве) рассказывал, что его покупатели даже не рассматривают модели дешевле 50 тыс. руб. Но всегда ли невысокая цена является символом недостаточно высокого качества? И всегда ли продукция, априори обладающая заведомо высоким качеством, должна быть дорогой?
Для изготовления линз один из ведущих мировых производителей охотничьей оптики использует девять различных сортов стекла, для изготовления призм – еще два. Оптический цех производит шлифовку и полировку линз и призм. В цех поступает заготовка, предварительно прошедшая грубую обработку алмазным инструментом. Грубая обработка подразумевает, что поверхность будущей детали обработана «начерно» и ее геометрические размеры заданы предварительно. В оптическом цехе производится обработка заготовки, во время которой ей придают требуемые размеры и форму. Точность обработки измеряется в нанометрах (нанометр – это одна миллиардная доля метра). Такую высокую точность задают станки и приборы, а обеспечивают люди. Каждая изготовленная линза и призма, прежде чем поступить на следующий этап производства, проходят строгий контроль на интерферометре. При контроле качества призм для биноклей величина допустимого отклонения от прямого угла составляет 1 угловую секунду, что в пересчете на более привычные большинству единицы измерения равняется 0,5 мм на дистанции 100 м. При изготовлении линз максимально допустимое отклонение не может превышать 25 нанометров (одной двухтысячной толщины человеческого волоса).
Для изготовления линз ведущие мировые производители используют оптическое фторидное стекло, т. е. содержащее ионы фтора. Для чего они нужны? Дело в том, что существует зависимость показателя преломления от длины волны проходящего света в диапазоне видимого спектра солнечного излучения. Это явление называется дисперсией. Численно дисперсия характеризуется коэффициентом дисперсии, то есть числом Аббе. Дисперсия света обуславливает появление одной из основных аберраций оптических систем – хроматической. Чем меньше число Аббе, тем больше эффект хроматической аберрации, испытываемый пользователями оптических приборов. У оптического стекла сорта «флинт» число Аббе меньше 50, у оптического стекла сорта «крон» – больше 50, у фторидного стекла – 75, а у стекла, содержащего CaF2, – 95, но пока оптических приборов из такого стекла не делают.

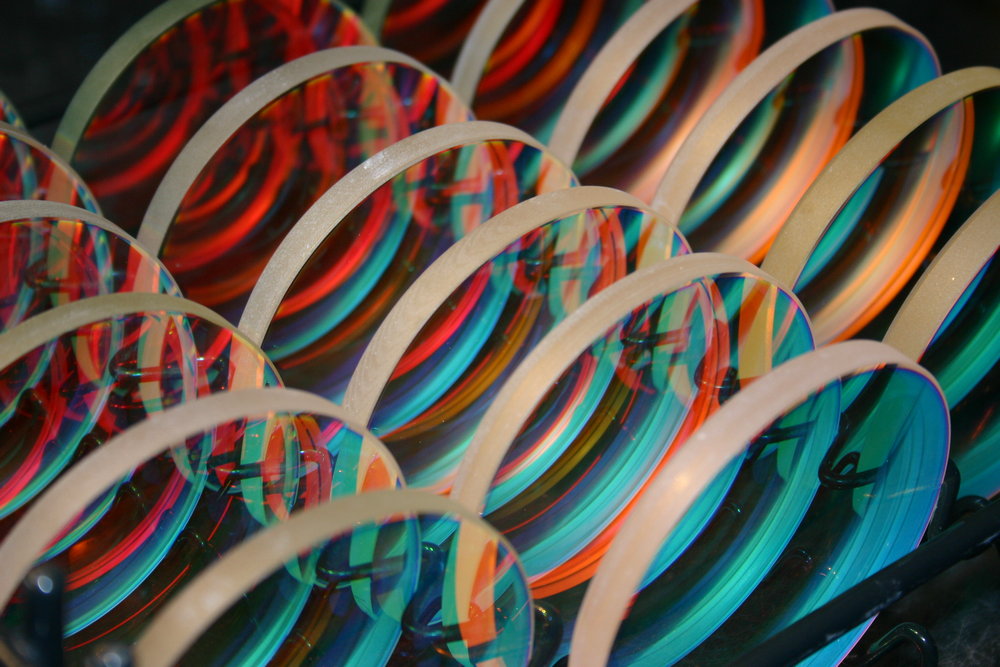

Известно, что на границе воздух-стекло-воздух потери света могут достигать 4%. В июле 1609 года Галилей создал свою первую подзорную трубу, состоявшую всего из двух линз – выпуклой и вогнутой, поэтому при расчете данной оптической системы коэффициентом светопропускания можно было и пренебречь. Конструкция бинокля 10х32 известного мирового производителя состоит из 11 линз, собранных в восемь групп. Подсчитайте, каковы будут суммарные потери, если луч света пройдет через объектив, коллектив, оборачивающую систему и окуляр. Для уменьшения потерь света на линзы наносят специальное покрытие, так называемое «просветление». Патент на просветление оптики был получен еще в 1935 году, но первые промышленные партии оптических изделий с однослойным просветлением изготовили только в 1942 году, а многослойное просветление оптики внедрили в производство в 1979 году.
Суммарное количество слоев просветления, нанесенных на линзы упомянутого бинокля, равняется 130. 80 слоев просветления нанесены на призмы. Нанесение даже одного слоя просветления существенно улучшает оптические характеристики, многослойное просветление уменьшает потери света, проходящего через оптическую систему, до 7-8%, одновременно с этим повышаются контрастность и яркость изображения.
В 2012 году компания Zeiss выпустила новое семейство оптических приборов Victory HT (High Transmission – высокое светопропускание), на данный момент включающее в себя две модели биноклей (8х42 и 10х42) и четыре модели оптических прицелов (1,1-4х24, 1,5-6х42, 2,5-10х50, 3-12х56). Коэффициент светопропускания и биноклей, и прицелов составляет невероятные 95%!
Внешние стороны линз объектива и окуляра оптических приборов ведущих мировых производителей, как правило, обрабатываются по специальным технологиям, благодаря чему поверхность стекла приобретает водоотталкивающие свойства и капли воды скатываются с линз. Бинокли заполнены азотом (или аргоном), поэтому образование конденсата на линзах или внутренней поверхности корпуса исключено.
Расскажу одну историю. Она началась в Южных Альпах вблизи г. Оберфеллах (Австрия) в сентябре 1977 года. Охотник добыл серну из карабина Mannlicher Luxus 6,5x57 с установленным на нем оптическим прицелом Helia Super 6х42 производства австрийской компании Kahles. После удачного выстрела он поставил карабин на землю, прислонив его к большому камню. Затем он поднялся наверх, разделал трофей и стал спускаться вниз, туда, где, по его представлениям, оставил карабин. Поиски продолжались до вечера, но все было напрасно – карабин как сквозь землю провалился. Охотник пришел на это место на следующий день, но так и не смог найти свой карабин. Он искал его несколько недель кряду, но, увы, безрезультатно.
Тридцать лет спустя молодой охотник охотился в этих же местах. Он увидел годовалого козленка серны и выстрелил. Добытый козленок скатился на несколько метров по склону. Когда охотник поднялся к добыче, то буквально в двух шагах увидел выбеленную временем и непогодой ложу и насквозь проржавевший ствол карабина. Но что удивительно: ни время, ни зной, ни холод, ни снег, ни дождь ничего не сделали с оптическим прицелом – он давал такую яркую картинку, будто только что был положен на прилавок оружейного магазина. Конечно, стальные части прицела подверглись коррозии, но алюминиевый корпус был практически не поврежденным. Компания Kahles урегулировала вопрос о правах собственности на прицел №179075 и выкупила его. Он неоднократно экспонировался на различных оружейных выставках, а в настоящее время находится в музее компании.
Светосильная оптика, максимальная надежность, эргономичная конструкция, минимальный вес – все эти параметры характеризуют современную охотничью оптику. Но у нее, помимо оптической, есть еще и электронная составляющая. Так, например, компания Leica в 1992 году – первой в мире – выпустила бинокль серии Geovid, совмещенный с дальномером, положив начало новому классу устройств. Помимо дальномера прибор комплектовался компасом и уровнем. За 20 лет оптоэлектроника сделала грандиозный шаг вперед. Современный Geovid, конечно, похож на своего предка и в то же время существенно отличается от него.
С помощью встроенного дальномера каждый бинокль новой серии Leica Geovid HD способен точно измерять расстояние до цели на дистанциях до 1300 м. Их высочайшие оптические характеристики были значительно улучшены благодаря использованию линз из фторидного стекла, повышающих резкость и контрастность изображения. Бинокли Geovid HD совмещают два инструмента в одном – идеальное решение для современного охотника. Специальное водо- и грязеотталкивающее покрытие Leica AquaDura позволяет вести наблюдения даже в экстремальных погодных условиях. А уникальная модель Leica Geovid LUX – это первоклассный оптический прибор, впервые в мире оснащенный средствами беспроводной связи.
Модели Geovid 8x56 HD и 15x56 HD оптимизированы для работы в сумерках или в условиях низкой освещенности. При диаметре объективов 56 мм они имеют лучшие на рынке показатели по компактности и легкости. Они дают контрастное изображение с точной цветопередачей и повышенной резкостью по всему полю, открывая новые возможности для рассматривания мельчайших деталей на большом удалении, особенно в сложных условиях.
Корпус прибора изготовлен из литого алюминия. Заполнение азотом предотвращает образование конденсата на внутренней поверхности линз при резкой смене температуры. Традиционно высокоточная сборка Leica гарантирует водонепроницаемость прибора на глубинах до 5 м.
Geovid Lux 8x56 – уникальный наблюдательный прибор с функцией аудиовизуального общения благодаря сочетанию высокоточной оптики с электронными средствами связи. Во время наблюдений и измерения расстояния до объекта несколько владельцев Geovid Lux 8x56 могут общаться друг с другом с помощью гарнитуры.
Технология LightSpeed позволяет передавать голос на расстояние до 2,5 км в зоне прямой видимости, без шумов и помех, днем и ночью. Кроме того, можно загрузить изображение или текст через USB-порт и передать их на другой бинокль Geovid Lux 8x56 со скоростью 1 Мбит/с. Создание бинокля Geovid Lux стало возможным в результате сотрудничества фирмы Leica c компанией Torrey Pines Logic (США).
Активно внедряют электронные компоненты и цифровые технологии в свои оптические приборы и другие компании. Примером успешного симбиоза является объединение в одном корпусе оптического прицела и лазерного дальномера. Пионером на этом пути была компания Burris. В конце прошлого века она изготовила бинокль, совмещенный с дальномером и цифровым фотоаппаратом. Работа в этом направлении была продолжена, и через несколько лет охотникам представили модель видеокамеры, крепящейся к оптическому прицелу, которая позволяет вести запись в достаточно высоком качестве в течение часа. Записанный сигнал сохраняется на встроенную память объемом 1 Гб. Видеокамера имеет экран диагональю 3,8 см, на котором можно тут же просмотреть съемку. Камера выдерживает перегрузки, возникающие при выстреле из нарезного оружия вплоть до калибра .375 H&H и 12-го калибра гладкоствольного оружия.
В 2007 году мир охотничьей оптики был буквально потрясен информацией о том, что компания Swarovski выпустила линейку панкратических оптических прицелов Z6 с шестикратным зумом. Тогда это казалось невероятным прорывом, повторить который другим производителям оптики вряд ли удастся. Прошло несколько лет, и прицелы с шестикратным зумом прочно заняли место в производственной программе компании Leica, а Schmidt & Bender выпустила панкратический оптический прицел с 8-кратным зумом. Скептики пересмотрели оценку возможности повторения достижения компании Swarovski, добавив к ранее сделанному утверждению тезис о том, что такое под силу только компаниям, входящим в элиту мировой охотничьей оптики. Однако их прогноз был вскоре опровергнут: компания Bushnell вышла на рынок с прицелом модели Elite 6500 – панкратиком с шестикратным зумом. Предложенная линейка перекрывает абсолютно все возможные виды охоты и пулевой стрельбы – от универсального 1,25-8х42 до 4,5-30х50, предназначенного для любителей дальнего выстрела.
Еще одна компания, бросившая вызов гегемонии лидеров в области производства прицелов с 6-тикратным зумом стала американская компания Leupold & Stevens с серией VX-6. (Кроме того, поскольку компания Leupold производит оптические прицелы и для силовых структур, в ее производственной программе есть и так называемые «тактические» панкратические прицелы серий Mark 6 и Mark 8 с шести- и восьмикратным зумом, соответственно. Впрочем, прицел с восьмикратным зумом компании Schmidt & Bender – тоже является детищем «конверсии»).
Leupold прочно занимает лидирующие позиции и на европейском рынке охотничьих прицелов. Чем это можно объяснить? Высочайшие качество и надежность, безупречная работа в самых суровых условиях эксплуатации – вот, что отличает ее оптику. Доказательством надежности продукции с маркой Leupold служит пожизненная гарантия, которую дает компания с 1947 г., когда с завода вышел первый оптический охотничий прицел. Как правило, в абсолютном большинстве случаев гарантия распространяется только на первого покупателя. Для компании Leupold не имеет значения, первый вы клиент или нет. Каждый покупатель имеет право на честную сделку, так было сформулировано кредо компании, когда она начинала производство оптических прицелов, и она остается верна этому девизу и поныне. В случае выхода любого из продуктов Leupold из строя производитель либо производит ремонт, либо меняет продукт на аналогичный. Максимальный срок нахождения изделия в ремонте – 5 дней, однако на практике, как правило, он не превышает одного-двух дней (конечно, не считая времени на пересылку).
Вся готовая продукция проходит строжайший контроль качества. Так, оптические прицелы проверяются на прочность на специальной установке, имитирующей возникающую при выстреле нагрузку. Каждый прицел проверяется при перегрузке 750 g. Во время заводских испытаний прицел должен выдержать 5000 циклов. Подобная проверка оптического прицела на прочность служит гарантией того, что изделие, попавшее к потребителю, имеет гарантированный запас прочности, а это значит, что у него ничего не отвалится, а внутри не развалится и что во время охоты прицел будет «держать» выстрел. По словам представителей компании Leupold, ни один их конкурент не подвергает свою продукцию столь суровым испытаниям.
Качество оптической продукции с маркой Leupold отмечают не только рядовые охотники, но и профессионалы рынка. Так, в прошлом году компания, по результатам опроса дилеров, проведенного Национальной ассоциацией продавцов товаров для охоты, заняла первую строчку. При проведении анкетирования в учет брались следующие параметры: политика в области дистрибуции; маркетинг, продажи и продвижение; материально-техническое обеспечение и производство. «Подобная высокая оценка компании имеет большое значение уже хотя бы потому, что оценка в общенациональном масштабе была дана профессионалами – теми, кто продает, покупает, использует нашу продукцию», – сказал вице-президент по маркетингу Энди Йорк.
Помимо высокой оценки за деятельность в целом, высоких наград в 2011 г. был удостоен целый ряд оптических приборов, выпущенных компанией Leupold. Это оптический прицел VX-R 3x9-40, лазерный дальномер RX-1000i TBR, бинокль BX-3 Mojave 10x42 и зрительная труба Golden Ring 20-60х80. Я назвал лишь некоторые из номинантов прошлого года – полный список занимает гораздо больше места.
В 2012 г. ассортимент продукции, выпускаемой Leupold’ом, был существенно расширен. Ведущие мировые производители оптики имеют в своих производственных программах оптические прицелы с 6-тикратным зумом. На сегодня серия оптических прицелов VX-6 от Leupold включает в себя четыре модели: 1-6х24 CDS, 1-6х24 CDS Illuminated, 2-12х43 CDS и 2-12х42 CDS Illuminated. Аббревиатура CDS (Custom Dial System) обозначает систему введения баллистических поправок для конкретного патрона или группы патронов. Регулировка осуществляется с шагом 1/4 МОА (угловой минуты), если же прицел изготовлен для стран с метрической системой измерения (это отражено в маркировке прицела – Metric), то шаг будет равен 1 см.
Прицел VX-6 построен на оптической системе Quantum Optical System с покрытием линз Xtended Twilight, обеспечивающим высокую яркость и контраст изображения. Это название обозначает в буквальном переводе на русский язык «оптическую систему продления времени сумерек». Реализация концепции на практике представляет собой вывод оптической конструкции на принципиально новый уровень за счет индивидуального подбора просветляющего покрытия для каждой линзы в оптическом приборе в соответствии с типом стекла и показателями преломления линзы. Более того, в системе использованы стекла с согласованными показателями преломления и просветлением для определенной длины волны, благодаря чему оптимизируется передача света с различной длиной волн в условиях низкой освещенности.
Наверное, следует отметить, что большинство производителей оптических наблюдательных приборов, приводя процентное отношение светопропускания, подразумевают волну длиной 550 нм (зеленый свет), к которому человеческий глаз наиболее восприимчив. Проблема, однако, заключается в том, что в сумерках происходит перераспределение интенсивности спектра, и его зеленая составляющая ослабевает, уступая место синей и фиолетовой. Природой устроено так, что глаз человека хуже видит в сине-фиолетовой части спектра, и если прицел отражает слишком много света в этой части спектра, то при дальнейшем снижении уровня освещенности человек вообще перестает что-либо видеть. В системе Xtended Twilight Lens System дополнительный акцент сделан на подборе покрытия в соответствии с показателями преломления стекла для обеспечения максимально возможного пропускания сине-фиолетовой части спектра с сохранением при этом цветового баланса.
Кроме того, на внешние поверхности линз нанесено защитное покрытие DiamondCoat 2, которое не только защищает линзы, но также и улучшает светопропускание, повышая тем самым яркость, четкость и контрастность изображения.
Модели визирных сеток VX-6 с подсветкой оснащены сверхяркой подсветкой FireDot. Охотник может выбрать одно из 12 значений яркости визирной сетки. Встроенный датчик движения автоматически выключает подсветку сетки, если в течение пяти минут винтовка с установленным на ней оптическим прицелом не меняет своего положения, и также автоматически включает подсветку при первом движении винтовки.
В 1947 г. инженеры компании первыми в мире стали откачивать воздух из собранного прицела и заполнять его сухим азотом, чтобы исключить возможность запотевания линз внутри прицела. В наши дни специалисты Leupold предложили новое решение, позволяющее в еще большей степени повысить защищенность оптического прицела от возможного образования конденсата на внутренних поверхностях линз: вместо азота в прицел теперь закачивается смесь инертных газов аргона и криптона.
В прицелах VX-R реализована запатентованная оптоволоконная технология, позволяющая применять подсветку днем, кроме того, данная технология обеспечивает максимальное светопропускание и контрастность визирной сетки в условиях недостаточной освещенности. Конец оптоволоконного световода внутри прицела VX-R обрезан и отполирован, благодаря чему в поле зрения возникает яркая точка, которая прекрасно видна днем и в то же время не слепит в условиях низкой освещенности. Компания Leupold – единственный производитель оптических прицелов, предлагающий оптоволоконную технологию в сочетании со встроенным датчиком движения.
Прицелы VX-R поставляются с четырьмя вариантами прицельных сеток: FireDot Duplex, FireDot Circle, Ballistic FireDot и FireDot 4. После включения точка внутри перекрестья подсвечивается, в то время как остальная часть прицельной сетки не светится. Благодаря этому прицеливание осуществляется быстро и точно.
Специально для страстных охотников на кабанов компанией были созданы оптические прицелы серии Hog. В 2012 г. серия этих прицелов пополнилась новой моделью, сочетающей в себе преимущества прицелов серий Hog и VX-R. Новинка получила обозначение VX-R Hog 1,25-4х20 FireDot. Специально для этого прицела была разработана прицельная сетка FireDot Pig Plex. Она калибруется под охват взрослого кабана.
Для производства точного выстрела охотнику нужно знать дистанцию до цели. Для точного измерения дистанции компания Leupold предлагает несколько новых моделей лазерных дальномеров. Среди них есть и модель RX-1000i TBR. Благодаря функции TBR (True Ballistic Range), серию дальномеров RX можно назвать подлинно «интеллектуальной». Она позволяет учитывать множество различных факторов, знание которых поможет надежно поразить цель, – угол наклона и даже выбор конкретного патрона.
Яркий и четкий Oled-дисплей гарантирует, что охотник всегда сможет без труда увидеть результаты измерений (даже в сумерки). Плюсами этой модели является простое меню, которое позволяет мгновенно выбрать нужные настройки.
Максимальное расстояние, которое можно измерить с помощью этого дальномера – около 915 м, диапазон измерения деревьев от 550 до 600 м, до крупных животных, как, например, лось или олень, прибор сможет достать на 500 м.
Помимо продукции гражданского назначения, Leupold выпускает также оптические приборы для армии и правоохранительных структур. Тактическую оптику Leupold выбирает подавляющее большинство профессионалов из вооруженных сил и полиции не только в США, но и в других странах мира. Интересно отметить, что в последние годы тактические прицелы вызывают все больший интерес и у гражданских пользователей, например, горных охотников и поклонников спортивной стрельбы на дальние и сверхдальние дистанции.
«Русский охотничий журнал», ноябрь, 2012
