Охотничий карабин «Изюбр»

Охотничий самозарядный карабин модели «Изюбр» калибра 7,62 мм под охотничий патрон 7,62x51 .308 Win предназначен для любительской охоты на среднего и крупного зверя в районах с умеренным климатом при температуре внешней среды от -30С до +50С.

От редакции. В последнее время широко подогревается интерес к охотничьему карабину «Изюбрь». Наш портал выкладывает подробное описание карабина из книги М.Е. Драгунова, И.Е.Дерюшева, Л.Е.Михайлова. Спортивное оружие. Ижевское оружие, изд-ва Удмуртского университета, 2002 г. Сразу скажем, что это – не та версия «Изюбря», которую демонстрирует на выставках Концерн «Калашников», а его предыдущий, и, как нам кажется, более прогрессивный вариант, где совмещены как возможность установки оптического прицела сверху на коробке, так и возможность чистки ствола со стороны казённика. Так же запирание затвора в этой модели осуществляется с помощью перекоса, что делает конструкцию «Изюбра» уникальной и совершенно не похожей ни на одну широко распространённую российскую или западную модель. Иначе говоря, этот, отвергнутый, вариант карабина, собрал в себя лучшие черты СВДоида и СКС-а.

Появление патрона типа 7,62x51 .308 Win объясняется тем, что выпускаемый отечественной промышленностью охотничий патрон калибра 9 мм с полуоболочечной пулей имеет ряд существенных недостатков, ограничивающих использование данного патрона: большую крутизну траектории тяжелой пули, низкую убойную силу ее на больших дистанциях, трудоемкость отладки подающих механизмов под этот патрон из-за наличия закраины гильзы и большой оголенной части пули. Патрон типа 7,62x51 .308 Win обладает большей дульной энергией, имеет более настильную траекторию.

Автоматика карабина работает за счет энергии части пороховых газов, отводимых в газовую камеру через поперечное отверстие в стенке ствола.

Запирание канала ствола производится перекосом продольно-скользящего затвора в вертикальной плоскости на два боевых упора. Ударно-спусковой механизм куркового типа с вращательным движением курка обеспечивает стрельбу только одиночными выстрелами.

Предохранительный механизм запирает шептало и, ограничивая ход затворной рамы, исключает возможность случайного перезаряжания карабина.

Подача патронов производится из коробчатого однорядного магазина, а досылание их - затвором.

Удаление гильзы (патрона) из ствольной коробки осуществляется выбрасывателем и жестким отражателем.

Прицел открытый, механический или оптический П04х34, который позволяет вести прицельную стрельбу на дальность до 500 м в различных условиях видимости.

Ложа раздельная. Приклад с пистолетной шейкой и цевье изготовлены из выдержанной ореховой древесины. Приклад по длине не регулируется, карабин укомплектовывается дополнительным магазином, ремнем для ношения, чехлом, ЗИПом и документацией.

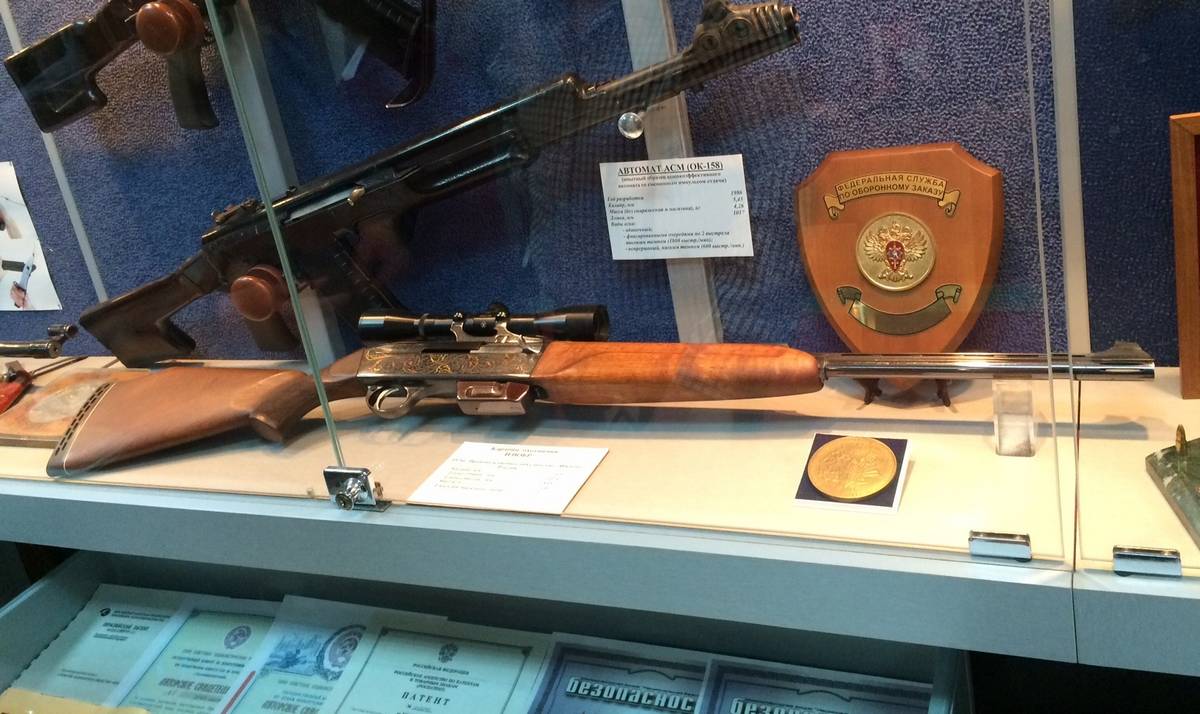

Охотничий карабин «Изюбр»

Устройство карабина.

Охотничий карабин типа «Изюбр» состоит из следующих основных частей и механизмов: ствола со ствольной коробкой и газовой камерой, затвора с рамой, ударно-спускового механизма, возвратной пружины с направляющим стержнем, крышки ствольной коробки, коробчатого отъемного магазина, механизма передачи движения, цевья, приклада с полупистолетной шейкой и прицельных приспособлений.

Ствол. Канал ствола имеет патронник, пульный вход и нарезную часть с четырьмя нарезами прямоугольной формы и шагом в 320 мм. Для защиты от коррозии и удобства чистки канал хромирован. Дульная часть расточена и с шестью сквозными щелями в стенке образует дульный тормоз-пламегаситель.

На дульной части ствола соединением типа «ласточкин хвост» и винтом закрепляется декоративная вентилируемая планка, передний конец которой является основанием мушки. На основании мушки имеется паз, в который вставляется мушка, фиксируемая стопором.

В средней части ствола напрессована газовая камера с наклонным отверстием и патрубком для отвода пороховых газов из ствола. В патрубок ввинчивается спецгайка с калиброванным отверстием, которое обеспечивает определенный расход газов. На патрубке снаружи имеются две кольцевые канавки для обтюрации и поперечное отверстие для дополнительного прохода газов в полость поршня.

На пеньке ствола справа вверху находится сегментный вырез для зацепа выбрасывателя. Ствол своей казенной частью запрессовывается в переднюю часть коробки с клеем и закрепляется двумя штифтами.

Газовый поршень представляет собой цилиндр с глухим каналом спереди, являющимся рабочей полостью, в которой расширяется отводимый пороховый газ, и небольшим глухим отверстием сзади для установки толкателя. Задний конец поршня имеет прямоугольный буртик, фиксирующий определенное положение поршня. Внутри рабочей полости имеются две продольные канавки, которые при определенном положении поршня дополнительно соединяют его рабочую полость с полостью патрубка, что позволяет изменить общее количество подводимых газов, т. е. осуществлять регулировку подводимого импульса.

Толкатель — цилиндрический стержень с упором, на задний конец которого надевается пружина толкателя. Поршень и толкатель с пружиной образуют механизм передачи движения затворной раме. Весь этот механизм и газовая камера закрываются кожухом. Кожух сверху имеет декоративную планку с прямоугольным вырезом для направления ее на коробке, а снизу его монтируется защелка с пластинчатой пружиной, которая фиксирует положение кожуха на коробке. Кожух закрывается деревянным цевьем.

Ствольная коробка - основная несущая деталь карабина, имеет довольно сложную конструкцию с окнами, вырезами, выступами и отверстиями, служит базой для сборки всего карабина.

Передняя ее часть цилиндрической формы, имеет снизу и сверху выступы и сквозное отверстие, в которое впрессовывается ствол. Верхние выступы обеспечивают направление механизма передачи, пружины толкателя. На заднем из них закреплен целик прицельного приспособления и просверлено отверстие для прохода толкателя.

Снизу передней части ствольной коробки на переднем выступе имеется выем под зуб защелки кожуха механизма передачи, а на заднем - боковые пазы для его направления и прямоугольное продольное окно для зуба защелки магазина, приводящего в действие защелку кожуха. Снизу коробки находится сферический выем для удобства выключения защелки магазина.

В средней части ствольной коробки находится перемычка, в которой монтируется защелка ударно-спускового механизма, и располагаются два боковых выступа, являющиеся упорами для затвора при запирании. Перемычка повышает жесткость коробки и обеспечивает необходимую фиксацию корпуса ударно-спускового механизма и магазина.

Внутри, на боковых стенках ствольной коробки, расположены направляющие для движения затвора и рамы. Левая стенка до середины переходит как бы в крышку коробки, на которой располагается выступ типа «ласточкин хвост» с прямоугольным поперечным вырезом для крепления кронштейна оптического прицела. Изнутри на ней имеется прямоугольный паз для движения заднего выступа затвора, который спереди имеет скос для первоначального вывода затвора из зацепления с ведущей площадкой фигурного паза затворной рамы.

В задней части ствольной коробки находятся: сверху - глухое отверстие для фиксации направляющего стержня возвратной пружины, справа - вырез для помещения ограничителя хода затворной рамы, отверстие в затыльнике для ложевого винта и сегментный вырез снизу для заднего выступа ударно- спускового механизма, обеспечивающего его фиксацию в ствольной коробке, выступ для фиксации крышки.

Крышка ствольной коробки — корытообразная деталь с трапециевидным выступом сзади, на котором имеется прямоугольный вырез для закрепления крышки с зубом корпуса ударно-спускового механизма. Спереди крышка имеет фигурный выступ, передний конец которого образует со стенками ствольной коробки выводное окно, и паз для прохода рукоятки перезаряжания.

Затвор — сложная призматическая пространственная деталь со многими выступами, скосами, отверстиями, пазами и цилиндрическим каналом для размещения ударника.

В передней части затвора расположены три выступа: нижний наклонный с прорезью (справа) для прохода отражателя является досылателем, а верхний и левый служат для обеспечения направления движения затворам в коробке, для перекоса затвора при запирании на верхнем выступе имеется скос. На переднем его торце находится чашечка под дно гильзы и гнездо под выбрасыватель с пружиной, который закрепляется на оси.

В средней части затвора находятся два выступа, являющиеся боевыми упорами. Они входят в зацепление с упорами ствольной коробки при запирании и являются одновременно направляющими для движения затвора в коробке. Для лучшего входа в зацепление упоры имеют на задних опорных поверхностях скосы.

На заднем конце затвора сверху находится фигурный выступ. Верхняя его плоскость обеспечивает направление движения затвора, передний скос, взаимодействуя со скосом в ствольной коробке, выводит затвор из зацепления с ведущей площадкой профильного паза рамы, опускает или поднимает задний конец затвора при запирании и отпирании. Небольшой прямоугольный выем в задней части затвора слева служит для прохода зуба отражателя при его опускании и подъеме. Через затвор проходит канал, в котором перемещается ударник. Сзади канал имеет слева фигурный вырез для взаимодействия с выступом ударника.

Ударник — фигурный стержень, передняя часть которого образует боек, имеет цилиндрический участок для фиксации ударника в затворе. Средняя часть ударника плоская. Сзади он вновь имеет цилиндрическую форму с фигурным выступом на конце, который, взаимодействуя со скосом в задней части затвора и левой внутренней стороной про¬ рези рамы, обеспечивает отведение ударника назад при откате после отпирания затвора.

Затворная рама — основное звено автоматики карабина. Она непосредственно через толкатель воспринимает силу давления пороховых газов и приводит в движение все механизмы автоматики.

Затворная рама — призматическое тело со сквозной прорезью в задней части для прохода затвора и полуоткрытым цилиндрическим каналом слева для возвратной пружины с направляющим стержнем. Справа рамы находится рукоятка для перезаряжания.

На правой стенке прорези затворной рамы расположен фигурный вырез, наклонные поверхности которого обеспечивают опускание и подъем задней части затвора при отпирании и запирании, а задняя прямая (вертикальная) поверхность является ведущей, устраняет расклинивание затвора при накате.

Снизу затворной рамы находятся: спереди слева — трапециевидный выступ, справа — узкое ребро, сзади слева и справа - фигурные выступы с прямоугольными пазами. Все указанные выступы обеспечивают направление движения затворной рамы в ствольной коробке. Спереди затворной рамы находятся фигурная разрядка, закрывающая переднюю часть затвора, и небольшой вырез для прохода верхнего направляющего выступа затвора. Ударно-спусковой механизм смонтирован в отдельном корпусе и объединен с предохранительным устройством. Он состоит из вращающегося курка, толкателя с боевой пружиной сжатия, спускового крючка, шептала, разобщителя, предохранителя с кнопкой, пружин и осей.

Корпус спускового механизма - прямоугольная коробка с отверстием внизу под спусковой крючок и вырезанной передней стенкой для прохода курка. Нижняя его часть образует предохранительную скобу, в которой сзади сделано поперечное отверстие для кнопки предохранителя. Боковые стенки для облегчения имеют прямоугольные вырезы. Спереди корпуса находятся: отверстия под ось курка и штифт задней защелки магазина, прямоугольный вырез на левой стенке для зуба защелки, фиксирующей положение корпуса в ствольной коробке, на нижней стенке — гнездо для защелки магазина.

В средней части корпуса на левой стенке находится вырез под зуб предохранителя, а на правой стенке — выступ с прорезью для опоры предохранителя.

В задней части корпуса на оси закреплен упор для ограничения хода затворной рамы, а вверху слева находится продольное отверстие для направляющего стержня боевой пружины. Курок снизу имеет цапфу с отверстием под ось, в середине — отверстие под цапфу направляющего стержня и выступ для ограничения поворота, а сверху — ступенчатый выступ (боевой взвод), взаимодействующий с шепталом и разобщителем. Передняя массивная его часть наносит удар по ударнику и обеспечивает взведение курка при отходе рамы назад.

Спусковой крючок — трехплечий рычаг, его нижнее изогнутое плечо служит для нажатия пальцем, переднее взаимодействует с задним плечом шептала и, поворачивая последнее, выводит верхнее плечо с передним зубом из зацепления с курком. Верхнее плечо шептала с вырезом и зубом сзади взаимодействует с предохранителем.

Разобщитель представляет собой тоже плоский трехплечий рычаг, качающийся на оси под действием своей пружины. Его переднее плечо ограничивает поворот, а на заднее непосредственно воздействует конец пружины кручения. Верхнее плечо разобщи-теля с зубом взаимодействует со взводом курка, обеспечивая зацепление с последним после взведения курка при нажатом спусковом крючке.

Предохранитель - сложная пространственная деталь с вырезами и выступами для взаимодействия с шепталом, затворной рамой и кнопкой. При постановке на предохранение шептало запирается, и исключается возможность взведения затворной рамы. Магазин — коробчатый, отъемный, емкостью на четыре патрона, обеспечивает их подачу на линию досылания за счет энергии подающей пружины. Он состоит из штампосварного корпуса с загибами для удержания патрона в требуемом положении и двумя зацепами для закрепления в ствольной коробке карабина, ступенчатого подавателя, исключающего расклинивание патронов в корпусе магазина, верхнего и нижнего рычагов, которые перемещают подаватель, и подающей пружины, закрепленной между рычагами.

Так как ствольная коробка карабина является основным несущим элементом, то ложа применена раздельная. Она состоит из цевья, приклада с пистолетной шейкой и резинового затылка. Приклад имеет щеку и вырез сзади, т. е. относится к типу Монте-Карло.

Цевье закрывает весь кожух механизма передачи движения и соединяется с ним в единое целое. Оно представляет собой сложную неразборную конструкцию, в которой деревянная часть, собственно цевье, играет декоративную роль. Основную несущую часть цевья образует штампосварной кожух, сверху которого приварена планка, а в задней расширяющейся части, закрывающей ствольную коробку, собрана защелка цевья, приводимая в работу передней защелкой магазина. Кожух закрывает и заднюю часть газовой камеры.

Взаимодействие механизмов

При заряжании. Снарядить магазин четырьмя патронами, вводя их поочередно под загибы магазина и сдвигая до упора в заднюю стенку. Затем вставить магазин задним зацепом в гнездо корпуса спускового механизма и, поворачивая его в горловине коробки, ввести передний зацеп магазина за защелку до характерного щелчка. Передвинуть кнопку предохранителя справа налево в положение «огонь» и отвести за рукоятку перезаряжания затворную раму с затвором до конца. После этого отпустить рукоятку перезаряжания.

Подвижные части под действием разжимающейся возвратной пружины пройдут вперед, затвор досылателем захватит патрон из магазина и продвинет его в патронник. Затворная рама при отведении назад взводит курок ударного механизма, при приходе в переднее положение осуществляет своим фигурным пазом запирание канала ствола затвором. Карабин заряжен и готов к стрельбе, при необходимости можно зарядить карабин дополнительно пятым патроном, вставляя его прямо в патронник. Для этого следует до постановки магазина отвести подвижные части назад до упора и рукой вставить патрон. Затем отпустить подвижные части в исходное положение и после этого вставить полностью снаряженный магазин.

При стрельбе. При нажатии на спусковой крючок его переднее плечо опускается вниз и нажимает на заднее плечо шептала, вызывая поворот его на оси. Верхнее плечо с передним зубом отводит назад и выходит из зацепления со взводом курка, который под действием толкателя, перемещающегося от разжимающейся боевой пружины, разворачивается и наносит удар по ударнику. Ударник продвигается вперед и разбивает капсюль патрона. Происходит выстрел. Одновременно с этим заднее плечо спускового крючка приподнимается и освобождает заднее плечо разобщителя, который под действием своей пружины разворачивается вперед до упора. Верхнее плечо разобщителя своим уступом перемещается при этом вперед и становится на пути курка. Пороховые газы, действуя через дно гильзы на затвор и связанную с ним коробку, вызывают отдачу всего оружия.

После того как пуля пройдет газоотводное отверстие, часть пороховых газов отводится в рабочую полость газовой камеры. Пороховой газ, заполнивший рабочую полость, расширяется и перемещает поршень, связанный с подвижными частями с помощью толкателя. Последний отбрасывает назад затворную раму, которая приводит в действие механизмы карабина.

После вылета пули из ствола пороховые газы, сообщив необходимую энергию подвижным частям, покинут газовый двигатель через сбросовое отверстие и канал ствола. Откатываясь под действием толкателя назад, затворная рама сначала выбирает небольшой «свободный ход», необходимый для безопасности. Затем она нижней поверхностью профильного паза набегает на ромбик затвора и поднимает задний конец последнего, выводя его боевые упоры из зацепления с упором и коробки, т. е. осуществляет отпирание затвора. Одновременно рама затвора разворачивает курок, осуществляя его взведение. После отпирания затвор с рамой движутся вместе, при этом затвор выбрасывателем извлекает гильзу из патронника и перемещает ее назад до отражателя, сжимается возвратная пружина.

Для повышения скорости отката подвижных частей бывает необходимо увеличить количество пороховых газов, поступающих в рабочую полость. Для этого в цилиндрическом патрубке камеры имеется радиальное отверстие, а в поршне — глухой продольный канал. Часть пороховых газов (вследствие перепада давления в рабочей полости и осевом отверстии цилиндрического патрубка, создаваемого дросселирующим отверстием) устремляется через радиальное отверстие, соединяемое с продольным каналом поршня в рабочую полость, повышая давление в ней на величину, зависящую от диаметра этого отверстия.

В конце взведения курок своим взводом (левой короткой частью) зацепится за зуб разобщителя и остановится, т. к. при нажатом спусковом крючке разобщитель под действием пружины повернут вперед.

В конце отката затворная рама ударяется об ограничитель, закрепленный в корпусе спускового механизма, и под действием разжимающейся возвратной пружины начинает двигаться вперед. Происходит накат.

При накате затворная рама своей ведущей площадкой набегает на торец ромбика затвора и увлекает последний за собой без расклинивания. Затвор досылателем извлекает очередной патрон из магазина и перемещает его в патронник. Его выступы при этом обеспечивают хорошее направление движения. При подходе в переднее положение затвор окончательно досылает патрон и останавливается, а зуб выбрасывателя заскакивает за проточку гильзы. Задний верхний скос затвора, набегая на скос верхнего паза коробки, выводит затвор из зацепления с ведущей поверхностью рамы, производит предварительное опускание затвора вниз. Затворная рама, проходя вперед, верхней наклонной поверхностью профильного паза воздействует на ромбик затвора и опускает последний вниз, заводя боевые упоры за упоры коробки, т. е. производит запирание. После этого рама, продолжая движение вперед, выбирает «свободный ход» и останавливается. Но выстрела не произойдет, т. к. спусковой крючок нажат, а курок находится в зацеплении с разобщителем. Для производства следующего выстрела необходимо отпустить спусковой крючок (при этом взвод курка переходит с взвода разобщителя на взвод шептала) и снова нажать его.

Предохранение от выстрела при незакрытом затворе осуществляется задним торцом затворной рамы, который воспринимает всю энергию удара курка.

Для постановки заряженного карабина на предохранитель необходимо передвинуть переводчик слева направо. В этом положении шептало не может сойти с курка и не дает возможность повернуться спусковому крючку.

При отводе же рамы назад она набегает на предохранитель и не может продвинуться на длину, необходимую для перезаряжания карабина.

Для разряжания карабина необходимо продвинуть переводчик справа налево (в положение «огонь»), нажать на защелку магазина и отделить магазин. Затем отвести раму назад, извлечь патрон из патронника и отпустить раму. Спустить курок, нажав на спусковой крючок, и поставить карабин на предохранитель.

Разборка и сборка карабина

Нажав на защелку магазина, отделить последний и убедиться в отсутствии патронов в патроннике, для чего взвести за рукоятку затворную раму; если на карабине установлен оптический прицел, снять кронштейн с оптическим при-целом со ствольной коробки, повернув чеку зажима по ходу часовой стрелки и сдвинув кронштейн назад; поставить карабин на предохранитель, затем нажать на защелку в перемычке ствольной коробки и движением вниз на предохранительную скобу отделить ударно-спусковой механизм; снять крышку ствольной коробки перекосом вправо; сдвинуть вперед направляющую возвратного механизма с пружиной и движением вправо отделить его от коробки; отвести затворную раму с затвором назад до упора и движением вверх извлечь ее из пазов коробки. Отделить затвор от затворной рамы; нажать выколоткой на защелку мушки и отделить ее от ствола; нажав на защелку магазина в направлении к цевью, отделить цевье с кожухом, сдвинув его к дульной части ствола; разобрать механизм перезарядки. Придерживая газовый поршень, сдвинув толкатель назад, вывести его из гнезда поршня и извлечь из гнезда коробки. Снять пружину с толкателя. Отделить поршень с газовой камеры; разобрать затвор, выбив выколоткой ось выбрасывателя, а затем штифт ударника, извлечь выбрасыватель с пружиной и ударник из затвора. Сборку производить в обратном порядке.

Технические характеристики

Калибр, мм 7,62
Масса (без оптического прицела и принадлежностей), кг, не более 3,6
Длина, мм 1075
Длина ствола, мм 535
Длина прицельной линии, мм 505
Начальная скорость пули, м/сек 740
Усилие на спусковом крючке, кгс 1,5+2,5
Емкость магазина, патр. 3 или 4
Кучность стрельбы (средний поперечник рассеяния на 100 м, П ), мм, не более 100

Детали и сборки карабина «Изюбр»:

Охотничий карабин «Изюбр»

1 — ствол; 2 - газовая камера; 3 — газовая трубка; 4 — ствольная коробка; 5 — газовый поршень; 6 — толкатель ромы; 7 — возвратная пружина толкателя; 8 — затвор; 9 — затворная рама; 10 - направляющий стержень; 11 — возвратная пружина; 12 — крышка ствольной коробки; 13 — прицельная планка; 14 — мушка; 15 — цевье; 16 — защелка цевья; 17 — защелка магазина; 18 — стопор; 19 — корпус спускового механизма; 20 — предохранитель; 21 — кнопка предохранителя; 22 — боевая пружина; 23 — спусковой крючок; 24 — разобщитель; 25 — шептало; 26 — толкатель курка; 27 - курок; 28 - корпус магазина; 29 — рычаг защелки цевья; 30 — механизм подачи патронов в магазин в сборе; 31 — приклад с шейкой
